◆ 换热器系列产品 首页 > 换热器

换热器,管壳式换热器,列管式换热器

换热器
换热器

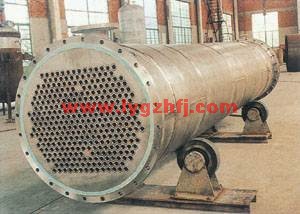

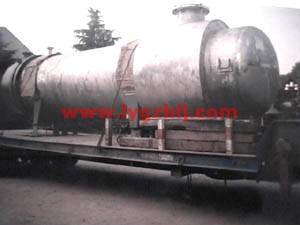

管壳式换热器
管壳式换热器



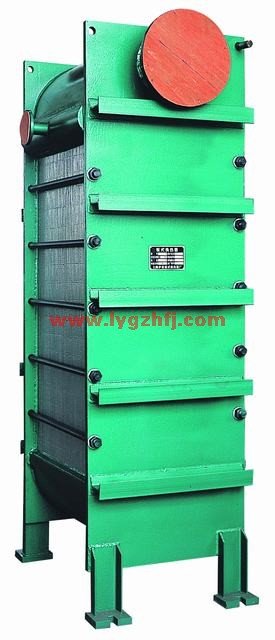

列管式换热器

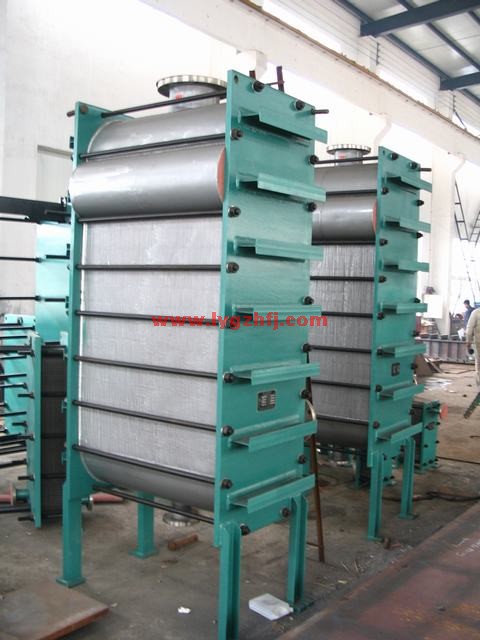

列管式换热器



列管式换热器
列管式换热器

一、换热器 用途

换热器是液—液、液—汽进行热交换的理想设备。它具有换热效率高、热损失小、结构紧凑轻巧、占地面积小、安装清洗方便、应用范围广泛、使用寿命长等特点。在相同压力损失情况下,板式换热器传热系数比管式换热器高3—5倍,占地面积为管式换热器的1/3,热回收率高达90%以上。

换热器广泛应用与冶金、石油、化工、食品、制药、船舶、纺织、造纸等行业,是加热、冷却、热回收、快速灭菌的优良设备。
二、换热器结构
   BR型板式换热器系列产品,整机装配有普通式结构(不经常拆洗工况采用)和悬挂式结构(拆洗较频繁的工况采用)两种。普通式结构由人字形波纹板片、密封垫、压紧板、上下定位螺栓、压紧螺栓等主要零件组成。 悬挂式结构由人字形波纹板片、密封垫、固定压紧板、中间板、活动压紧板、支架、上下定位横梁、压紧螺栓等主要零件组成。
三、换热器工作原理及流程

管壳式换热器由于板片波纹表面的特殊作用,使流体沿着狭窄弯曲的通道流动其速度的大小方向不断的改变,致使流体在不大的流速下( Rc=200 时),激起了强烈端动,因而加快了流体边界层的破坏,强化了传热过程,有效地提高了传热能力。 并使其具有结构紧凑、金属耗量低、操作灵活性大、热损失小、安装、检查拆洗方便、耐腐性强、使用寿命长等突出优点。

列管式换热器的流程是由许多板片按一定工艺及需方技术工作要求组装而成的。 组装时 A 板和 B 板交替排列,板片间形成网状通道四个角孔形成分配管和汇合管,密封垫把冷热介质密封在换热器里,同时又合理的将冷热介质分开而不致混合。在通道里面冷热流体间隔流动,可以逆流也可以顺流,在流动过程中冷热流体通过板壁进行热交换。板式换热器的流程组合形式很多,都是采用不同的换向板片和不同组装来实现的,流程组合形式可分为单流程,多流程和汽液交换流程,混合流程形式。


一、换热器(热交换器)概述

换热器是将热流体的部分热量传递给冷流体的设备,又称热交换器。
  英语翻译:heat exchanger
  换热器是实现化工生产过程中热量交换和传递不可缺少的设备。在热量交换中常有一些腐蚀性、氧化性很强的物料,因此,要求制造换热器的材料具有抗强腐蚀性能。换热器的分类比较广泛:反应釜、压力容器、冷凝器、反应锅、 螺旋板式换热器、波纹管换热器、列管换热器、板式换热器、螺旋板换热器、管壳式换热器、容积式换热器、浮头式换热器、管式换热器、热管换热器、汽水换热器、换热机组、石墨换热器、空气换热器、钛换热器等等。换热设备要求制造换热器的材料具有抗强腐蚀性能。它可以用石墨、陶瓷、玻璃等非金属材料以及不锈钢、钛、钽、锆等金属材料制成。但是用石墨、陶瓷、玻璃等材料制成的有易碎、体积大、导热差等缺点,用钛、钽、锆等稀有金属制成的换热器价格过于昂贵,不锈钢则难耐许多腐蚀性介质,并产生晶间腐蚀。
  在石油、化工、轻工、制药、能源等工业生产中,常常需要把低温流体加热或者把高温流体冷却,把液体汽化成蒸汽或者把蒸汽冷凝成液体。这些过程均和热量传递有着密切联系,因而均可以通过换热器来完成。
  随着经济的发展,各种不同型式和种类的换热器发展很快,新结构、新材料的换热器不断涌现。为了适应发展的需要,我国对某些种类的换热器已经建立了标准,形成了系列。完善的换热器在设计或选型时应满足以下基本要求:
  (1) 合理地实现所规定的工艺条件;
  (2) 结构安全可靠;
  (3) 便于制造、安装、操作和维修;
(4) 经济上合理。
换热器的应用广泛,日常生活中取暖用的暖气散热片、汽轮机装置中的凝汽器和航天火箭上的油冷却器等,都是换热器。它还广泛应用于化工、石油、动力和原子能等工业部门。它的主要功能是保证工艺过程对介质所要求的特定温度,同时也是提高能源利用率的主要设备之一。
  换热器既可是一种单独的设备,如加热器、冷却器和凝汽器等;也可是某一工艺设备的组成部分,如氨合成塔内的热交换器。
  由于制造工艺和科学水平的限制,早期的换热器只能采用简单的结构,而且传热面积小、体积大和笨重,如蛇管式换热器等。随着制造工艺的发展,逐步形成一种管壳式换热器,它不仅单位体积具有较大的传热面积,而且传热效果也较好,长期以来在工业生产中成为一种典型的换热器。
  二十世纪20年代出现板式换热器,并应用于食品工业。以板代管制成的换热器,结构紧凑,传热效果好,因此陆续发展为多种形式。30年代初,瑞典首次制成螺旋板换热器。接着英国用钎焊法制造出一种由铜及其合金材料制成的板翅式换热器,用于飞机发动机的散热。30年代末,瑞典又制造出台板壳式换热器,用于纸浆工厂。在此期间,为了解决强腐蚀性介质的换热问题,人们对新型材料制成的换热器开始注意。
  60年代左右,由于空间技术和尖端科学的迅速发展,迫切需要各种高效能紧凑型的换热器,再加上冲压、钎焊和密封等技术的发展,换热器制造工艺得到进一步完善,从而推动了紧凑型板面式换热器的蓬勃发展和广泛应用。此外,自60年代开始,为了适应高温和高压条件下的换热和节能的需要,典型的管壳式换热器也得到了进一步的发展。70年代中期,为了强化传热,在研究和发展热管的基础上又创制出热管式换热器。

二、换热器(热交换器)的分类
(一)浮头式换热器
(1)结构与特点
浮头式换热器的一端管板与壳体固定,而另一端的管板可在壳体内自由浮动,壳体和管束对膨胀是自由的,故当两张介质的温差较大时,管束和壳体之间不产生温差应力。浮头端设计成可拆结构,使管束能容易的插入或抽出壳体。(也可设计成不可拆的)。这样为检修、清洗提供了方便。但该换热器结构较复杂,而且浮动端小盖在操作时无法知道泄露情况。因此在安装时要特别注意其密封。
  浮头换热器的浮头部分结构,按不同的要求可设计成各种形式,除必须考虑管束能在设备内自由移动外,还必须考虑到浮头部分的检修、安装和清洗的方便。
  在设计时必须考虑浮头管板的外径Do。该外径应小于壳体内径Di,一般推荐浮头管板与壳体内壁的间隙b1=3~5mm。这样,当浮头出的钩圈拆除后,即可将管束从壳体内抽出。以便于进行检修、清洗。浮头盖在管束装入后才能进行装配,所以在设计中应考虑保证浮头盖在装配时的必要空间。
  钩圈对保证浮头端的密封、防止介质间的串漏起着重要作用。随着幞头式换热器的设计、制造技术的发展,以及长期以来使用经验的积累,钩圈的结构形式也得到了不段的改进和完善。
  钩圈一般都为对开式结构,要求密封可靠,结构简单、紧凑、便于制造和拆装方便。
  浮头式换热器以其高度的可靠性和广泛的适应性,在长期使用过程中积累了丰富的经验。尽管近年来受到不断涌现的新型换热器的挑战,但反过来也不断促进了自身的发展。故迄今为止在各种换热器中扔占主导地位。

(2)换热管的选择与要求
管子构成换热器的传热面,管子尺寸和形状对传热有很大影响。采用小直径的管子时,换热器单位体积的换热面积大一些,设备比较紧凑,单位传热面积的金属消耗量少,传热系数也较高。但制造麻烦,管子易结垢,不易清洗。大直径管子用于粘性大或者污浊的流体,小直径的管子用于较清洁的流体。
  管子材料的选择应根据介质的压力、温度及腐蚀性来确定。
  换热器的管子在管板上的排列不单考虑设备的紧凑性,还要考虑到流体的性质、结构设计以及加工制造方面的情况。管子在管板上的标准排列形式有四种:正三角形和转角正三角形排列,适用与壳程介质清洁,且不需要进行机械清洗的场合。正方形和转角正方形排列,能够使管间的小桥形成一条直线通道,便于用机械进行清洗,一般用于管束可抽出管间清洗的场合。
  另外对于多管程换热器,常采用组合排列方法,其每一程中一般都采用三角形排列,而各程之间则常常采用正方形排列,这样便于安排隔板位置。
  当换热器直径较大,管子较多时,都必须在管束周围的弓形空间内尽量配置换热管。这不但可以有效地增大传热面积,也可以防止在壳程流体在弓形区域内短路而给传热带来不利影响。
  管板上换热管中心距的选择既要考虑结构的紧凑性,传热效果,又要考虑管板的强度和清洗管子外表面所需的空间。除此之外,还要考虑管子在管板上的固定方法。若间距太小,当采用焊接连接时,相邻两根管的焊缝太近,焊缝质量受热影响不易得到保证;若采用胀接,挤压力可能造成管板发生过大的变形,失去管子和管板间的结合力。一般采用的换热管的中心距不小于管子外径的1.25倍。
  当换热器多需的换热面积较大,而管子又不能做的太长时,就得增大壳体直径,以排列较多的管子。此时为了提高管程流速,增加传热效果,须将管束分程,使流体依次流过各程管束。
  为了把换热器做成多管程,可在一端或两端的管箱中分别安置一定数量的隔板。

(3)浮头式换热器的优缺点
  优点:
  1)管束可以抽出,以方便清洗管、壳程;
  2)介质间温差不受限制;
  3)可在高温、高压下工作,一般温度小于等于450度,压力小于等于6.4兆帕;
  4)可用于结垢比较严重的场合;
  5)可用于管程易腐蚀场合。
  缺点:
  1)小浮头易发生内漏;
  2)金属材料耗量大,成本高20%;
  3)结构复杂







换热器,换热器原理,换热器结构

换热器,换热器原理,换热器结构



列管式换热器


(二)板式换热器(热交换器)
(1) 板式换热器概述
板式换热器是液—液、液—汽进行热交换的理想设备。它具有换热效率高、热损失小、结构紧凑轻巧、占地面积小、安装清洗方便、应用范围广泛、使用寿命长等特点。在相同压力损失情况下,板式换热器传热系数比管式换热器高3—5倍,占地面积为管式换热器的1/3,热回收率高达90%以上。
板式换热器广泛应用与冶金、石油、化工、食品、制药、船舶、纺织、造纸等行业,是加热、冷却、热回收、快速灭菌的优良设备。
(2) 板式换热器结构及外形尺寸
BR型板式换热器系列产品,整机装配有普通式结构(不经常拆洗工况采用)和悬挂式结构(拆洗较频繁的工况采用)两种。普通式结构由人字形波纹板片、密封垫、压紧板、上下定位螺栓、压紧螺栓等主要零件组成。 悬挂式结构由人字形波纹板片、密封垫、固定压紧板、中间板、活动压紧板、支架、上下定位横梁、压紧螺栓等主要零件组成。
(3) 板式换热器流程工作原理
板式换热器由于板片波纹表面的特殊作用,使流体沿着狭窄弯曲的通道流动其速度的大小方向不断的改变,致使流体在不大的流速下( Rc=200 时),激起了强烈端动,因而加快了流体边界层的破坏,强化了传热过程,有效地提高了传热能力。 并使其具有结构紧凑、金属耗量低、操作灵活性大、热损失小、安装、检查拆洗方便、耐腐性强、使用寿命长等突出优点。 换热器的流程是由许多板片按一定工艺及需方技术工作要求组装而成的。 组装时 A 板和 B 板交替排列,板片间形成网状通道四个角孔形成分配管和汇合管,密封垫把冷热介质密封在换热器里,同时又合理的将冷热介质分开而不致混合。在通道里面冷热流体间隔流动,可以逆流也可以顺流,在流动过程中冷热流体通过板壁进行热交换。板式换热器的流程组合形式很多,都是采用不同的换向板片和不同组装来实现的,流程组合形式可分为单流程,多流程和汽液交换流程,混合流程形式。 要根据工艺条件来选择换热器的流程组合。
(4)板式换热器的安装
1 、板式换热器的两块压紧板上有 4 个吊耳,供起吊时用,吊绳不得挂在接管、定位横梁或板片上。
2 、换热器周围要留有 1 米 左右的空间,以便于检修。
3 、冷热介质进出口接管之安装,应严格按照出厂铭牌所规定方向连接,否则,换热器性能将受到影响。
4 、安装管路时,应在管路上配齐阀门、压力表、温度计,流量控制阀应装在换热器进口处,在出口处应装排气阀。
5 、设备管道里面要清理干净,防止砂石焊渣等杂物进入换热器,造成堵塞。
6 、当使用介质不干净,有较大颗粒或长纤维时,进口处应装有过滤器。
7 、换热器连接管道安装焊接时,应将电焊地线搭在焊接处,严禁将地线搭在远处,使电流回路通过换热器而造成损坏。
(5)使用投产前准备
1 、设备使用前应检查夹紧螺栓是否松动,按照说明书应紧到尺寸 A 保证所有螺栓均匀一致。
2 、使用前按 1.25 倍的操作压力分到进行水压试验,保压二十分钟无泄漏方可投产。
3 、本设备使用前用清自来水进行 20 分钟左右清洗循环即可了。
4 、在管路系统中应设有放气阀开启后应排出设备中空气防止空气停留在设备中,降低传热效果。
5 、冷热介质进出口接管之安装,应严格按出厂铭牌所规定方向连接。否则,没能发挥设备佳性能。
6 、本设备用于食品、制药投产前将每只螺栓松开,将每板片用棕刷清洗干净,应按照流程进行均匀组装完毕。 82 o - 90 o 热水进行 10 - 20 分钟循环消毒,立即起动物料泵,使冷却物料把板片内剩余水全部顶出,直至完全是物料即可生产了。
(6)板式换热器操作规程
1 、开始运行操作时,如两种介质压力不一样,要先应缓慢打开低压侧阀门,然后开入高压侧阀门。
2 、停车运行时应缓慢切断高压侧流体,再切断低压流体,请注意这样做将大大有助于本设备之使用寿命。
3 、设备应在本产品规定的工作温度、压力范围下操作。超温超压可能破坏密封性能造成泄漏。禁止操作时猛烈冲击。
(7)板式换热器的清洗和维护
1 、一般情况可不解体清洗,用水以与介质流动反方向冲洗,可冲出杂物,但压力不得高于工作压力,也可用对不锈钢无腐蚀性的化学清洗剂清洗。
2 、如长时间使用,板片会有一定的沉积物结垢而影响换热效果,因此须定期拆洗。拆洗时将换热器解体,用棕刷洗刷板片表面污垢,也可用无腐蚀性的化学清洗剂洗刷。注意不得用金属刷洗刷,以免损伤板片影响防腐能力。
3 、拆装方法:
A 、普通式换热器:松开压紧螺栓,按顺序解体清洗后,严格按图纸流程顺序用工艺螺栓(即等于定位螺栓和压紧螺栓 1.5 倍长的螺栓,长出部分均为螺纹,直径与定位螺栓和压紧螺栓相同,由用户自行加工)。组装压紧,再换上定位螺栓均匀压紧到不泄漏,压紧尺寸不得小于尺寸 A 。
B 、悬挂式换热器:松开螺栓后,将活动压紧板向支架一端移去。然后将每块板片移开分别洗刷后照原样装回压紧至不泄漏。
4 、换热器使用一定时间后,如有松动泄露,可再均匀压紧螺栓至不泄漏,但如压紧到小于尺寸 A 时或密封垫老化,则必须对密封垫进行更换。
5 、更换密封垫的方法,拉下旧垫片,用汽油浸泡密封槽内剩余胶水,清洗干净,干燥后,再在槽内和密封垫背面薄薄涂上一层 801 强力胶,将密封垫嵌入槽内,四周均匀压紧, 72 小时后方可组装使用。
(三)高压给水换热器
1、用途
高压给水换热器是利用汽轮机的中间抽汽来加热锅炉给水,使水达到所要求的温度,从而提高电厂的热效率和保证机组出力。
2、特点
1)采用先进的设计方法,选择佳的汽、水流速、传热好、汽阻小。并可根据用户的要求进行振动计算,支座的地震计算、管座的推力和推力矩计算等。
2)根据用户的不同要求,设计有立式顺置U型管和卧式U型管及立式盘香管等各类高压换热器,盘香管式换热器结构独特,具有传热效果好便于更换盘香管等优点。传热管根据用户的使用要求,设计有铜管、碳钢管和先进的不锈钢管。
3)可靠的安全保护系统,每台高压换热器均附有水位显示、调节和报警装置,疏水水位自动调节,事故时能迅速走高加旁路。在管侧和壳侧均装有安全阀以防超压。
3、设计制造、检验、验收规范和标准
高压给水换热器设计制造按劳动部《压力容器安全技术监察规程》GB150-89《钢制压力容器》、JB/T3343-93《高压换热器制造技术条件》。
4、供货范围包括内容
1)高压换热器本体(含包装附件)
2)高压加热器保护装置
(1)水侧、汽侧装设安全阀
(2)进出水侧、汽侧设置压力,温度测量仪表
(3)提供就地水位计
(4)水位监测自动控制系统(根据用户要求提供)
a.电接点液位计(包括二次仪表)及各点报警值
b.水位测量的平衡容器及正常运行的水位置、调节范围
c.液位继电器(液位控制器)
(5)危机疏水设电动截止阀
(6)疏水调节阀或疏水器(根据用户要求提供)
3)备件的品种、数量(在签订正式合同予以确定)
5、用户特殊订货技术参数需提供以下数据
1)加热蒸汽压力、温度及流量
2)给水压力、给水进出口温度、给水流量
3)变工况要求
4)安装条件及其他要求
